Spindel Lager
Som nyckelkomponent i verktygsmaskiner kommer spindelns prestanda direkt att påverka rotationsprecisionen, rotationshastigheten, styvheten, temperaturhöjningen och bruset i verktygsmaskinen, och påverkar sedan arbetsstyckets bearbetningskvalitet.Bärnoggrannhet för spindel av verktygsmaskin bör ISOP5 eller högre(P5 eller P4 är precisionsgraden av ISO, vanligtvis från låg till hög till P0 / P6 / P5 / P4 / P2).
Spindellager inkluderar vinkelkontaktkullager, avsmalnande rullager, och cylindriska rullager.
1. Precision vinkelkontakt kullager:
Precision vinkelkontakt kullager används ofta för verktygsmaskiner. Deras rullande element är bollar, eftersom det är en punkt kontakt (skiljer sig från linjekontakten av rullager), så det kan ge högre rotationshastighet, men med mindre värme och högre precision av rotation.
Vad beträffar kontaktvinkeln för vinkelkontaktkullager är kontaktvinklarna 15 och 25 populära för närvarande, och vanligtvis har kontaktvinklarna på 15 högre rotationshastighetsprestanda och 25 har högre axiell bärighet. Eftersom lagerförspänning har ett stort inflytande på tillämpningen av precision vinkelkontakt kullager, till exempel för hög lagerbelastning och hög styvhet applikationer, är det medium eller tunga lager förspänning används i allmänhet. För vissa höghastighets- och högprecisionsapplikationer bör vi vid det tidiga urvalet av lager uppmärksamma valet av lämplig förspänning. För att lätt monteras, för närvarande, några kända lager tillverkare i världen i allmänhet tillhandahålla pre-slipning endface för förlastning lagret, som är allmänt känd som universell ihopkopplad precision vinkelkontakt kullager. Denna typ av lager eliminerar kunden att justera lagret före installation, vilket sparar tid.

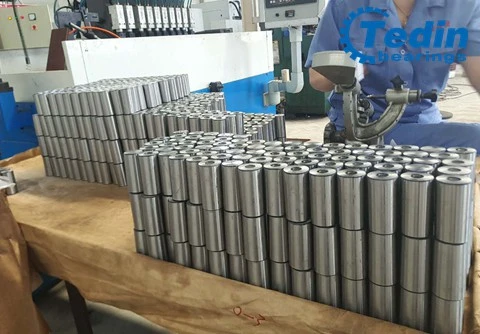

2. Dubbla radcylindriska rullager (NN-typ):
Vid tillämpningen av verktygsmaskinspindel används även cylindriska rullager med dubbelrads precision, oftast kombinerat med precisionsvinkelkontaktkullager eller dragkraftslager. Denna typ lager tål större radiella laster och högre hastigheter. De två raderna av rullar i lagret är ordnade på ett kors sätt. Frekvensen av fluktuationer ökas kraftigt än den enda radlager, och amplituden minskas med 60-70. Denna typ lager kommer vanligtvis i två former: NN30, NN30K, deras inre ring med fläns, ytterring kan separeras; NNU49, NNU49K, deras yttre ring med fläns, inre ring kan separeras. Innerringarna i NN30K- och NNU49K-serien är med koniska hål (1:12 kona), som matchas med spindelns avsmalnande journal. Den inre ringens axiella rörelse kan göra att den inre ringen sväller, så att lagerfriheten kan minskas eller till och med förladdas (tillstånd för oinfört frigång). Lagren med cylindriska hål är vanligtvis varmpackade, interferenspassning används för att minska lagerfrihet, eller förspänningslager. För bärande lager i NNU49-serien med löstagbar innerring installeras innerringen med spindeln och därefter är racewayen finförlagd för att förbättra rotationsnoggrannheten hos spindeln.
3. Precisionssmalnande rullager:
I vissa tillämpningar av verktygsmaskiner för tung belastning med vissa krav på hastighet, såsom avfallsslipning av smide, oljeledningstrådsmaskiner, kraftiga svarvar och fräsmaskiner, är det ett idealiskt schema för att välja precisionsavsmalnande rullager. Eftersom rullen av avsmalnande rullager är utformningen av linjekontakt, kan det ge hög styvhet och bärighet för spindel. Dessutom är det avsmalnande rullager ett slags ren rullningsbärande konstruktion som kan minska rinnande vridmoment och värme i lagret och säkerställa rotationshastighet och noggrannhet av spindeln. Eftersom avsmalnande rullager kan justera axiell förspänning (clearance) under installationen, gör detta att kunderna bättre kan optimera lagerfrihetsjusteringen under hela bäringens livscykel.
