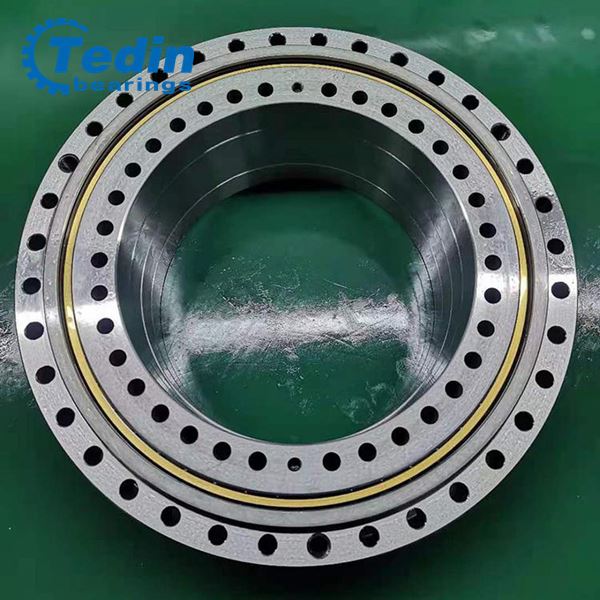

Angular Contact Thrust Bearing ZKLDF100 beställd av vår polenskund - Företagsnyheter - Nyheter

Lutningsförmågan mellan den inre ringen och den yttre ringen i dubbelradig vinkelkontaktkullager är begränsad. Den tillåtna lutningsvinkeln beror på det inre spelrummet, lagerstorleken, den inre konstruktionen och kraften och vridmomentet som verkar på lagret. Den högsta tillåtna lutningsvinkeln bör säkerställa att det inte uppstår överdriven extra spänning i lagret.

Om det finns en lutningsvinkel mellan lagrets inre och yttre ringar påverkas lagrets livslängd och lagrets rotationsnoggrannhet minskar och körbuller ökas. Nylonbur eller mässingsfast bur används vanligtvis för vinkelkontaktkullager med dubbla rader. När du installerar dubbelradigt vinkelkontaktkullager, bör det noteras att även om lagret kan bära en tvåvägs axiell belastning, om det finns ett kulbelastningsgap på ena sidan, bör den huvudsakliga axiella lasten inte passera genom spårsidan med gapet. När lagret används bör man vara uppmärksam på att låta sidokanalen utan kulkullsgapet bära huvudlasten.

Strukturklassificering

1) Standardkonstruktion A med dubbla radkullager med ytterdiameter mindre än eller lika med 90 mm. Det finns inget kulbelastningsgap, så det kan bära samma tvåvägs axiella belastning. Buren är gjord av lätt glasfiberförstärkt nylon 8. Lagringens temperaturökning är mycket liten.

2) Standardkonstruktion B av kugellager med två rader med en yttre diameter större än 90 mm. Det finns en kulbelastningsgap på ena sidan, utrustad med en stålstansburen eller massiv mässingsbur.

(3) Typ C är en förstärkt konstruktion med ett kulbelastningsgap på ena sidan, som kan hålla fler stålkulor, så den har en högre bärighet.

(4) Dubbelradiga vinkelkontaktkullager med dammskydd på båda sidor och tätningsring på båda sidor kan vara av kontakttyp eller kontakttyp med dammskydd på båda sidor. Insidan av det förseglade lagret är fyllt med litiumbasbaserat antirustfett och driftstemperaturen är i allmänhet - 30 ~ + 10 ℃. Under användning är det inte nödvändigt att fukta benet igen. Det ska inte värmas eller rengöras före installationen.

aring typ	gränsdimensioner								fixeringshål
	gränsdimensioner								fixeringshål
	d	D	H	H1	D1	D2	J	J1	inre ringen				ytterring
	enhet：mm								d1	d2	a	kvantitet	d3	kvantitet
	enhet：mm								mm			kvantitet	mm	kvantitet
ZKLDF100	100	185	38	25	160	136	112	170	5.6	10	5.4	16	5.6	15
ZKLDF120	120	210	40	26	184	159	135	195	7	11	6.2	22	7	21
ZKLDF150	150	240	40	26	214	188	165	225	7	11	6.2	34	7	33
ZKLDF200	200	300	45	30	274	243	215	285	7	11	6.2	46	7	45
ZKLDF260	260	385	55	36.5	345	313	280	365	9.3	15	8.2	34	9.3	33
ZKLDF325	325	450	60	40	415	380	342	430	9.3	15	8.2	34	9.3	33
ZKLDF395	395	525	65	42.5	486	450	415	505	9.3	15	8.2	46	9.3	45
ZKLDF460	460	600	70	46	560	520	482	580	9.3	15	8.2	46	9.3	45

lagertyp	Antal fästskruvar	Utdragstrådshål		1）Antal platser X vinkel på ställen	Skruv åtdragningsmoment	Grundbelastning		Begränsa hastigheten	3）Bärande friktionsmoment	vikt
						axial
						dynamisk belastning	statisk belastning
					MA2)	Ｃａ	Coa	fett
		G	kvantitet	kvantitet ×t	Ｎｍ	KN		r/min	Nm	Kg
ZKLDF100	2	M5	3	18×20°	8.5	71	265	2800	1.6	4.5
ZKLDF120	2	M8	3	24×15°	14	76	315	2400	2	6
ZKLDF150	2	M8	3	36×10°	14	81	380	2000	3	7.5
ZKLDF200	2	M8	3	48×7.5°	14	112	610	1600	4.5	11
ZKLDF260	2	M12	3	36×10°	34	162	920	1200	7.5	22
ZKLDF325	2	M12	3	36×10°	34	172	1110	1000	11	28
ZKLDF395	2	M12	3	48×7.5°	34	241	1580	800	16	39
ZKLDF460	2	M12	3	48×7.5°	34	255	1860	700	21	50

Lagertyper: ZKLDF100, ZKLDF120, ZKLDF150, ZKLDF180, ZKLDF200, ZKLDF260, ZKLDF325, ZKLDF395, ZKLDF460, ZKLDF580
