Kullager med djup spår och vinkelkontaktkullager är representativa rullager. Med förmågan att bära en radiell belastning och dubbelriktad axiell belastning, används de i stor utsträckning i många applikationer. De är lämpliga för förhållanden med höghastighetsrotation och lågt ljud och vibrationer. Tätade lager med dammskydd av stålplåt eller tätningsring av gummi är förfyllda med fett. Lager med stoppring eller fläns i ytterringen är lätta att lokalisera axiellt, och det är bekvämt att installera i skalet. Storleken på det maximala bärande är detsamma som standardlagret, men det finns ett fyllningsspår i de inre och yttre ringarna, vilket ökar antalet kulor och nominell belastning.
Kullagret för djupspår är den vanligaste typen av rullager. Den bär främst den radiella belastningen och kan också bära radiell belastning och axiell belastning samtidigt. När den bara bär den radiella belastningen är kontaktvinkeln noll. När kullagret med djup spår har ett stort radiellt spel, har det prestanda som vinkelkontaktlager och kan bära en stor axiell belastning. Friktionskoefficienten för det djupa spårkullagret är mycket liten och gränshastigheten är mycket hög.

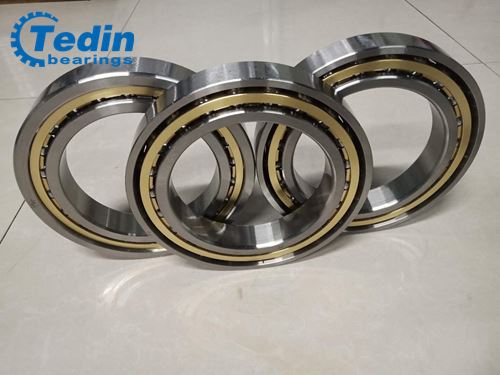

Det finns kontaktvinklar mellan loppen och bollen. Standardkontaktvinklarna är 15/25 och 40 grader. Ju större kontaktvinkeln är desto större är den axiella lastkapaciteten. Ju mindre kontaktvinkeln är, desto bättre är höghastighetsrotationen. Enradig vinkelkontaktkullager kan bära radiell belastning och enriktad axiell belastning. Matchade par vinkelkontaktlager: DB -kombination, DF -kombination och dubbelradig vinkelkontaktkullager kan bära radiell belastning och dubbelriktad axiell belastning. DT -kombination är lämplig för enriktad axiell belastning När märklasten för ett stort och enstaka lager är otillräcklig används ACHtyplager för hög hastighet, med liten kuldiameter och många kulor, som mest används för verktygsspindel. Generellt sett är vinkelkontaktkullagret lämpligt för roterande förhållanden med hög hastighet och hög precision.
När det gäller struktur:
För djupspårkullager och vinkelkontaktkullager med samma inre och yttre diameter och bredd är den inre ringens storlek och struktur densamma, medan den yttre ringstorleken och strukturen är olika:
1. Kullager med djupa spår har dubbla axlar på båda sidor av det yttre spåret, medan vinkelkontaktkullager i allmänhet har en enda axel;
2. Krökningen hos den yttre löpbanan för djupspårkullagret skiljer sig från vinkelkontaktkulans, den senare är vanligtvis större än den förra;
3. Spårläget för den yttre ringen på djupspårkullagret skiljer sig från det för vinkelkontaktkullager. Det specifika värdet beaktas i utformningen av vinkelkontaktkullager, vilket är relaterat till graden av kontaktvinkel;
När det gäller ansökan:
1. Kullagret för djupspår är lämpligt för lagerradiell kraft, mindre axiell kraft, axiell radiell kombinerad belastning och momentlast, medan vinkelkontaktkullagret kan bära en enda radiell belastning, större axiell belastning (annorlunda med kontaktvinkel), och dubbelkopplingen (olika matchade par) kan bära tvåvägs axiell belastning och momentbelastning.
2. Gränshastigheten för vinkelkontaktkullager med samma storlek är högre än för djupspårkullagret.
